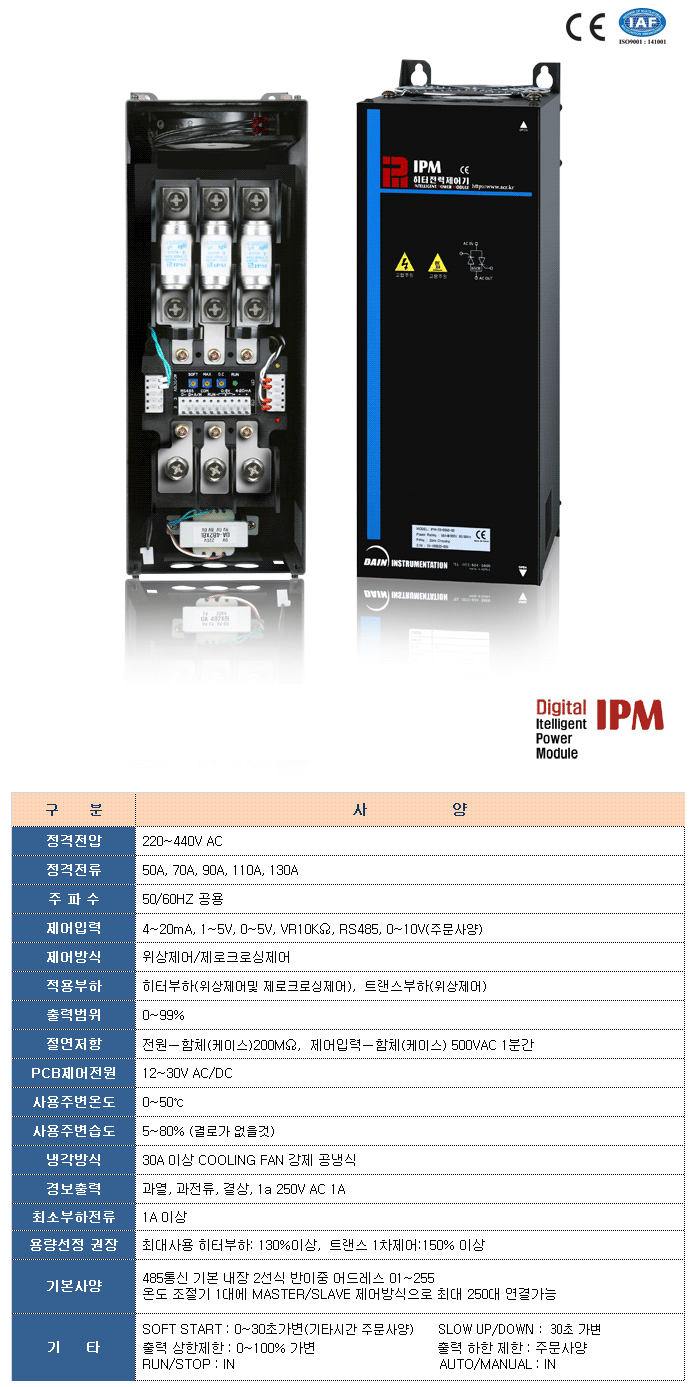

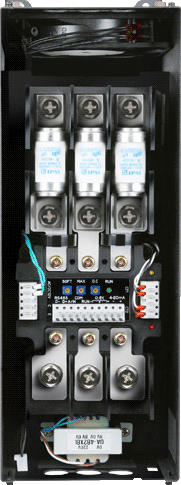

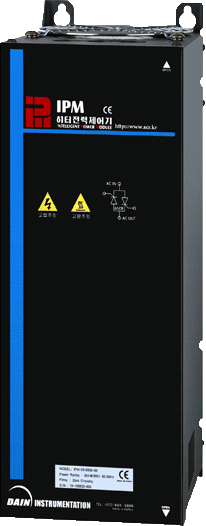

제 품 명 : 삼상 SCR 전력조정기
모 델 명 : IPM-33-0050, IPM-33-0070
제품가격 : #### 만원
제 품 소 개
- 정격 전압   : AC110V ~ 500V(프리볼트)
- 콘트롤 전원 : AC220V
- 정격 전류   : 50A ~ 70A
- 주 파 수     : 50/60Hz 공용
- 제어 입력 : RS485, DC4 ~ 20mA, DC1 ~ 5V, VR10㏀
- 제어 방식   : 위상 제어 / 제로크로싱 제어

- 적용 부하
   히터부하(위상제어/제로크로싱제어)
   트랜스부하(위상제어)

- 절연 저항
   전원 - 케이스(200㏁), 제어입력 - 케이스(500VAC) 1분간

- PCB 제어전원 : 12 ~ 30V AC/DC
- 사용 주변온도 : 0 ~ 50℃
- 사용 주변습도 : 5 ~ 80%(결로가 없을것)
- 냉각 방식       : 50A 공냉식, 70A 쿨링휀 강제 공냉식
- 경보출력 종류 : 자기진단 경보(과열, 결상, 과전류, 무부하)
                        1a 250V 1A 이하 .
- 최소 부하전류 : 1A 이상(이하로 제어는 옵션)
- 용량선정 권장 : 130% 이상, 트랜스 1차 제어 150% 이상.

- 기본 사양
   485통신 기본 내장 2선식 반이중
   통신중 사용 어드레스 1 ~ 255 번지
   온도 조절기 마스터 1대에 슬레이브 최대 250대 연결가능.

- 기타 사양
   소프트 스타트 : 0~30초 가변(기타시간 옵션)
   출력 상한제한 0~100% 가변(하한 제한은 옵션)
   RUN / STOP-(접접방식) 수동/자동-(접점방식)

   속단휴즈 장착, 정 전류 제한기능
첨 부 자 료 :
 삼상-50_70A.dwg(112 KB)
 삼상50_70A-치수.pdf(32.7 KB)
확대 이미지 보기
확대 이미지 보기
확대 이미지 보기
